鋁合金多功能搶修塔 |
|
產品介紹 |
˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙ |

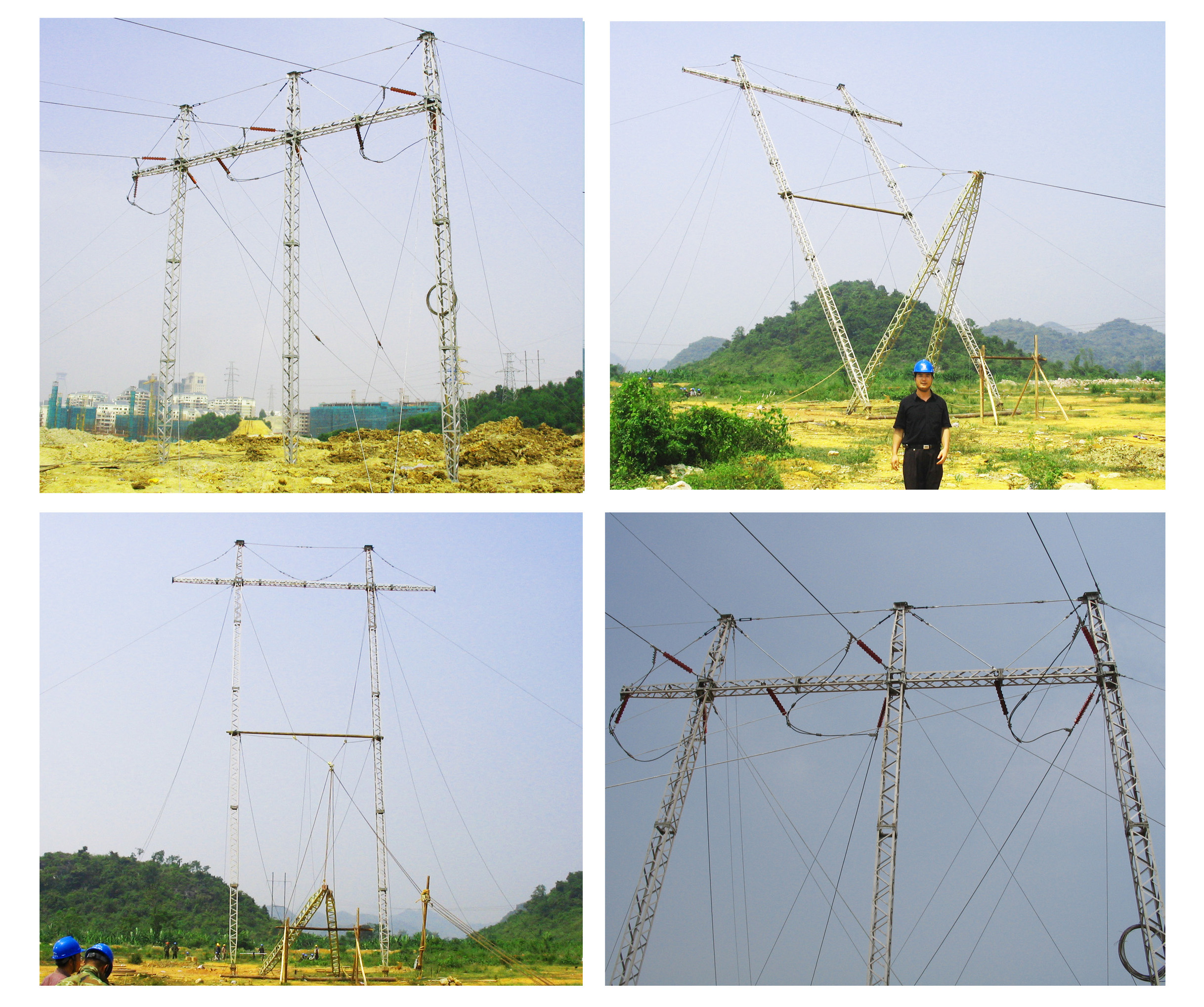

我公司生產的不同截面的系列搶修塔，采用高強度鋁合金型材，用高抗剪鋁合金鉚釘鉚接，結構合理，重量輕，能滿足35-500kV不同場合的搶修工作，在結構上采用了萬向鉸接支座，可很方便的消除因地形或在使用過程中產生的附加力，同時它還具有一物多用的特點，即增加相應的附件，可組成不同型號搶修塔及抱桿，是您理想的搶修、施工機具。 |
|
產品規格 |
˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙ |
產品名稱 |
型 號 |
截 面（mm×mm） |
適用電壓等級 |
備 注 |
220kV鋁合金搶修塔 |
LT220-21 |
400×400/450×450 |
35kV~220kV |
可組成單柱上字型塔、門形直線 塔、門形耐張塔 |
330kV鋁合金搶修塔 |
LT330-21 |
400×400/500×500 |
35kV~330kV |
500kV鋁合金搶修塔 |
LT500-32 |
600×600/800×800 |
500kV |
可組成門形直線塔、門形耐張塔 |
|
主要性能指標 |
˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙ |
● 專用性
搶修塔是專門為電力輸電線路因異常原因發生倒塔事故后盡快恢復正常送電而專門設計制造的臨時性事故搶修塔。
● 標準性
搶修塔的設計和制造，符合SDJ3-79水利電力部關于架空送電線路設計中的有關規定及GBJ233-90《架空送電線施工及驗收規范》，根據已知 送電線路參數作強度核算及穩定性校核，安全系數2.5。
● 特點優勢
搶修塔的主要材料選用高強度鋁鎂合金，整塔為分段制造內法蘭連接的格構式框架，塔段可隨意互換，組裝快捷，螺栓聯接牢固可靠。底座 采用萬向鉸接支座可調性好，并可消除地形不平或在使用過程中因塔柱正常傾斜而產生的附加力。承載能力強，重量輕，便于運輸。
● 搶修速度快
在地面耐力Q>12T/m2的硬質地面上不需專門制作混凝土基礎便可安裝使用，組立搶修塔及挖掘地坑可在八小時內完成，便可恢復正常用電。
● 高品質
鋁型材全部采用硬質膜陽極氧化表面處理，鋼結構件采用熱噴鋅（或熱鍍鋅）表面處理，增強了材料的耐腐蝕能力。
● 多功能性
由220KV門型搶修塔即可組裝成110KV門型耐張搶修塔；35KV上字型搶修塔；220KV直線型塔。根據用戶要求，再配以懸浮、人字抱桿附件即可 組成300截面人字抱桿1付，懸浮抱桿兩付。
|
| |
